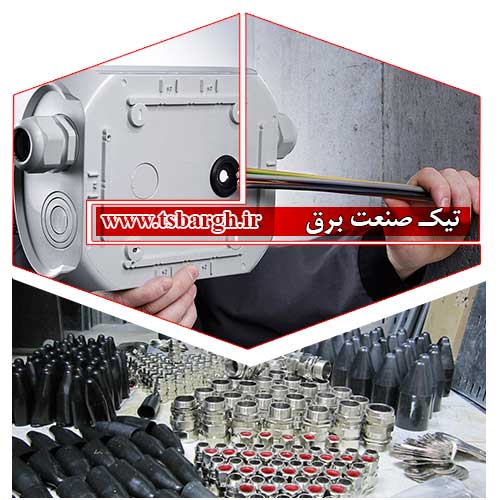

گلند کابل چیست و چه کاربردی دارد؟

مشخصات گلند کابل به انگلیسی (Cable Gland) :

قطعه‌ای مکانیکی و بسیار کاربردی در صنعت برق و الکترونیک است که برای اتصال ایمن، محکم‌سازی و محافظت از انتهای کابل در محل ورود به تجهیزات طراحی شده است.

تعریف گلند کابل :

گلند کابل که با نام‌های دیگری مانند بست کابل، کانکتور کابل یا رابط کابل نیز شناخته می‌شود، دستگاهی مکانیکی است که در نقطه ورود کابل به تابلو برق، جعبه تقسیم، محفظه تجهیزات، موتور یا هر وسیله الکتریکی دیگر نصب می‌گردد.  هدف اصلی آن ایجاد پوشش محافظ روی کابل در محل اتصال است تا از کابل در برابر فشارهای مکانیکی، کشش، لرزش، رطوبت، گرد و غبار، حرارت، شعله آتش، خوردگی و سایر آسیب‌های محیطی محافظت کند. همچنین باعث آب‌بندی و حفظ درجه حفاظت (IP) محفظه می‌شود و از جابه‌جایی یا پارگی کابل در درازمدت جلوگیری می‌کند.

بیان ساده :

 گلند واسطه امن بین کابل و تجهیزات است و بدون آن، محل ورود کابل آسیب‌پذیرترین نقطه سیستم الکتریکی خواهد بود.

کاربردهای اصلی گلند کابل :

گلند کابل تقریباً در تمام سیستم‌های سیم‌کشی و کابل‌کشی صنعتی و ساختمانی کاربرد دارد.

مهم‌ترین کاربردهای آن عبارتند از:

1. اتصال ایمن کابل به تابلو برق، جعبه تقسیم و تجهیزات صنعتی
2. جلوگیری از نفوذ آب، رطوبت، گرد و غبار، روغن و حشرات به داخل محفظه
3. مهار کشش و فشار مکانیکی وارد بر کابل (Strain Relief) تا اتصالات داخلی آسیب نبینند
4. حفظ عایق الکتریکی و در برخی موارد ایجاد پیوستگی زمین (Earthing) برای کابل‌های آرموردار
5. استفاده در محیط‌های خطرناک مانند مناطق مستعد انفجار

کاربرد در صنایع مختلف:

گلند در تابلوهای برق فشار ضعیف و متوسط، صنعت نفت، گاز و پتروشیمی، نیروگاه‌ها، کارخانه‌ها، جایگاه‌های سوخت، سیستم‌های روشنایی داخلی و خارجی، اتوماسیون صنعتی، مخابرات، صنایع دریایی، معادن و حتی تأسیسات ساختمانی به‌طور گسترده استفاده می‌شود. در محیط‌های مرطوب یا فضای باز، نقش ضدآب بودن آن بسیار حیاتی است.

انواع گلند کابل :

گلندها بر اساس جنس، ساختار و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. در ادامه بخش‌های کوچک و جداگانه‌ای برای هر دسته ارائه می‌شود.

 براساس جنس :

گلند پلاستیکی (پلی‌آمید یا نایلون):

سبک، ارزان، مقاوم در برابر خوردگی مواد ضعیف مانند آب‌نمک و اسیدهای رقیق. مناسب محیط‌های معمولی و تابلوهای داخلی. مقاومت حرارتی محدودتری دارد معمولاً حدود −۴۰ تا +۱۰۰ درجه سانتی‌گراد.

گلند فلزی (برنجی با روکش نیکل، استیل ضدزنگ یا آلومینیومی):

مقاومت مکانیکی و حرارتی بالا، مناسب محیط‌های صنعتی سنگین، لرزش‌دار و خورنده. استیل ضدزنگ برای محیط‌های بسیار مرطوب یا دریایی ایده‌آل است.

گلند پلیمری:

 ترکیبی از ویژگی‌های پلاستیک و فلز با مقاومت خوب در شرایط خاص.

بر اساس ساختار فیزیکی :

معمولی:

برای کابل‌کشی روشنایی و کاربردهای عمومی

فلت (تخت):

مخصوص کابل‌های با مقطع تخت مانند صنعت جرثقیل‌سازی

آرموردار:

 برای کابل‌های زره‌دار که نیاز به حفاظت مکانیکی بیشتر و اتصال زمین دارند

فلکسی:

مناسب فضاهای باز و محافظت در برابر نور خورشید و ضربه

ضد انفجار (Ex):

طراحی ویژه برای صنایع نفت، گاز، پتروشیمی و معادن با استانداردهای ضدجرقه و ضدحریق

 بر اساس درجه حفاظت :

(IP)گلندها معمولاً با درجه‌های حفاظتی مانند IP67 یا IP68 عرضه می‌شوند که قابلیت مقاومت در برابر غوطه‌وری موقت یا طولانی‌مدت در آب و گردوغبار کامل را دارند. برخی مدل‌ها حتی به IP69K می‌رسند و در برابر شست‌وشوی پرفشار مقاوم هستند.

اجزای اصلی یک گلند کابل :

یک گلند معمولی معمولاً شامل این قسمت‌ها است:

بدنه اصلی، مهره قفل‌کننده (Locknut)، واشر آب‌بند Sealing Gasket یا واشر نئوپرن، چنگال یا مخروط نگه‌دارنده کابل و درپوش. این اجزا با هم کار می‌کنند تا کابل را محکم گرفته، آب‌بندی کنند و از کشیده شدن آن جلوگیری نمایند.

نکات مهم در انتخاب و نصب :

انتخاب گلند باید بر اساس قطر کابل، نوع کابل (آرموردار یا بدون آرمور)، شرایط محیطی (رطوبت، دما، مواد شیمیایی، خطر انفجار) و درجه حفاظت مورد نیاز انجام شود. رزوه گلندها معمولاً در دو استاندارد PG (آلمانی یا متریک (M) موجود است.

نصب صحیح گلند بسیار مهم است:

 باید به‌درستی سفت شود تا آب‌بندی کامل ایجاد گردد، اما نباید بیش از حد محکم شود که به کابل آسیب بزند. در محیط‌های خطرناک حتماً از مدل‌های دارای گواهی‌نامه ضد انفجار استفاده کنید.

خلاصه نهایی :
گلند کابل قطعه‌ای ساده اما حیاتی است که با ایجاد اتصال مکانیکی امن، آب‌بندی و حفاظت محیطی، طول عمر کابل و تجهیزات را افزایش می‌دهد و ایمنی سیستم الکتریکی را تضمین می‌کند. بدون استفاده از گلند مناسب، خطر نفوذ رطوبت، آسیب مکانیکی و حتی حوادث جدی (به‌ویژه در محیط‌های صنعتی) به‌طور چشمگیری بالا می‌رود.

مشخصات جعبه تقسیم آلومینیومی مخصوص برق

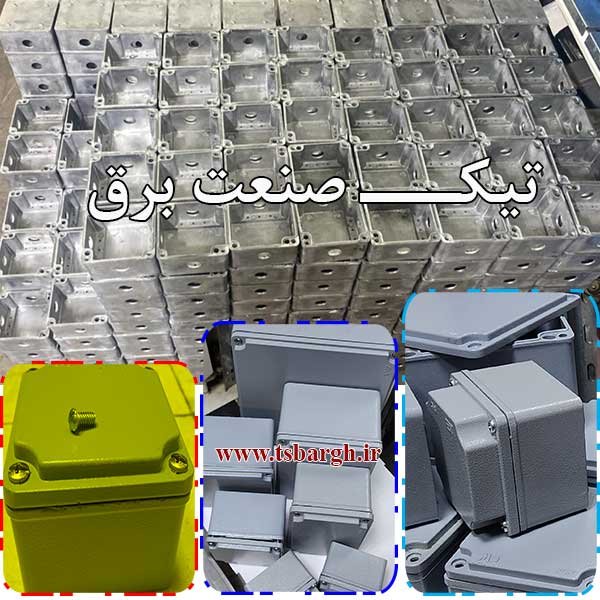

جعبه تقسیم آلومینیومی برقی:



یک محفظه‌ی محافظ است که برای اتصال، توزیع و محافظت از سیم‌ها و کابل‌های برق در سیستم‌های الکتریکی استفاده می‌شود. این جنس جعبه تقسیم های برقی از فلز آلومینیوم ساخته شده و معمولاً در محیط‌های مرطوب، صنعتی یا خورنده که به مقاومت در برابر زنگ‌زدگی نیاز دارند، کاربرد دارد.

مشخصات فنی جعبه تقسیم آلومینیومی :

جنس بدنه آلومینیوم جعبه تقسیم ریخته‌گری شده (Die Cast Aluminum) یا آلومینیوم آلیاژی
ابعاد متنوع مثلاً: 100×100×70 mm، 200×150×100 mm
ضد آب و گرد و غباردارای استاندارد IP65، IP66 یا بالاتر (بسته به درزگیر و طراحی)
مقاومت در برابر ضربه دارای درجه IK08 یا بیشتر نسبت به ضربه مکانیکی
درپوش درب پیچ‌دار یا لولایی، معمولاً دارای نوار آب‌بندی سیلیکونی
ورودی کابل دارای پانچ یا سوراخ برای نصب گلند M20, M25, PG16 و...
نصب داخلی یا بیرونی  مناسب برای محیط‌های صنعتی، فضای باز و محیط‌های مرطوب
رنگ معمولاً نقره‌ای یا خاکستری (رنگ طبیعی آلومینیوم یا پوشش پودری رنگ الکترواستاتیک)
مقاومت در برابر خوردگی  بالا به دلیل جنس آلومینیومی مناسب برای محیط‌های خورنده یا مرطوب

ویژگی‌ها و مزایا نصب جعبه تقسیم :
1. سبک بودن  آلومینیوم وزن کمتری نسبت به فولاد دارد و نصب آسان‌تری را فراهم می‌کند.
2. مقاومت در برابر زنگ‌زدگی ایده‌آل برای استفاده در محیط‌های مرطوب، صنعتی، دریایی یا شیمیایی.
3. انتقال حرارت خوب  به دفع گرمای تولید شده توسط تجهیزات الکتریکی داخلی کمک می‌کند.
4.نصب آسان تجهیزات امکان نصب ترمینال‌ها، شینه ارت، فیوز و سایر تجهیزات داخل جعبه.
5. ایمنی بالا محافظت مناسب از کابل‌ها و اتصالات در برابر تماس مستقیم، نفوذ آب و گرد و غبار

کاربردهای صنعتی و خانگی :
تابلوهای برق محلی در کارخانجات
سیستم‌های روشنایی فضای باز
پروژه‌های صنعتی، پتروشیمی و نفت و گاز
تأسیسات برقی ساحلی یا دریایی

 شبکه‌های انتقال برق در فضای باز

فلز آلومینیوم (Aluminum) یکی از فلزات سبک، مقاوم و پرکاربرد در صنایع مختلف است. آلومینیوم عنصر خالصی در جدول تناوبی با نماد  Al و عدد اتمی 13 است. اما در بیشتر کاربردها، به صورت آلیاژ استفاده می‌شود یعنی با ترکیب سایر عناصر فلزی یا غیرفلزی برای ساخت جعبه تقسیم آلومینیومی کاربرد دارد.

ترکیب و اجزای آلومینیوم صنعتی آلیاژی :

در حالت صنعتی، آلومینیوم معمولاً با عناصر زیر آلیاژ می‌شود

سیلیسیم (Si) افزایش مقاومت در برابر خوردگی و بهبود ریخته‌گری

مس (Cu) افزایش استحکام، به‌ویژه در دماهای بالا

منیزیم (Mg) بهبود استحکام و مقاومت به خوردگی

روی (Zn) افزایش سختی و استحکام

منگنز (Mn) پایداری ساختاری و مقاومت به ضربه

آهن (Fe) به مقدار کم وجود دارد، ولی باعث کاهش شکل‌پذیری می‌شود

انواع آلومینیوم بر اساس ترکیب :

1  آلومینیوم خالص صنعتی حدود 95 درصد    سبک، نرم و مقاوم به خوردگی ولی استحکام پایین.

2آلومینیوم آلیاژی سری 1000 تا 8000

   مثلاً:

   - سری 6000 آلیاژ با Mg و Si : بسیار پرکاربرد در ساخت پروفیل و جعبه تقسیم

   - سری 7000 آلیاژ با Zn  : بسیار سخت و مقاوم برای قطعات تحت فشار بالا

ویژگی‌های فلز آلومینیوم برای ساخت باکس :

رسانای الکتریکی خوب حدود 60 درصد از مس

مقاوم در برابر زنگ‌زدگی به دلیل لایه اکسید طبیعی روی سطح

وزن کم حدود یک‌سوم فولاد

غیرفرومغناطیسی مناسب برای تجهیزات الکتریکی

قابل بازیافت ۱۰۰٪

وال پست گالوانیزه منقطع وادار انتهایی و ادار میانی چیست

وال پست گالوانیزه چیست :

سازه ای فلزی به شکل ناودانی افقی و عمودی در میان سقف و ستون ساختمان برای جلوگیری از زلزله وال پست های وادار ساخته می شوند. برای استحکام و پر شدن قسمت داخلی بین ناودانی و نبشی بین فاصله والپست دیواری بلوک سفال و سقفی یونولیت قرار می گیرد. کارگذاشتن آنها در هر سه مدل اسکلت ساختمانی یعنی بتنی ، فلزی و سیمانی قابل اجرا است.

والپست وادار میانی :

این نوع وال پست ها به شکل یو انگلیسی است ، این مدل به طول سه متری وسط دیوار ساختمان برای بلوک های اصلی قرار می گیرد. عکس آنها H می باشد.

وال پست وادار انتهایی :

شکل و عکس این نوع والپست U و در انتهای دیوار برای اتمام و بسته شدن کار نیاز است.

معرفی سازنده وال پست در تهران :

برای ساخت وال های افقی نیاز به ورق های فلز گالوانیزه 2 میلیمتر است. طول شاخه های اصلی برای H سه متری جهت قطعات کوچکتر طول 40 و 30 سانتی است. تولید کننده وال پست تیک صنعت ابتدا مناسب اندازه بدنه پست عملیات برش را انجام داده سپس قسمت کناره وسط فلز را سوراخ کاری می کنند. مرحله آخر توسط دستگاه برک به اندازه عمق بلوک قسمت گوشه ها خم کاری انجام می شود. معمولا در وادارهای ستون میانی سایز بال های کناری کمتر از نوع سقفی محاسبه می شود. بنابراین عمق بیشتر از 7 سانت برای اضافه کردن یونولیت در قسمت سقف طراحی می گردد.

ابعاد وال پست های منقطع برای بلوک های  اصلی :

20*10

40*10

20*15

40*15

20*20

40*20

تست

معرفی تولید کننده سینی کابل گالوانیزه با ابعاد و اندازه عرض متفاوت

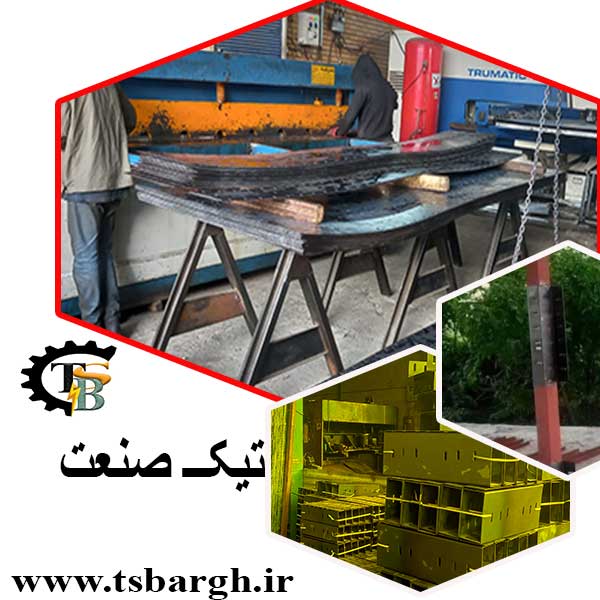

 شناخت سازنده اصلی سینی کابل گالوانیزه :

تیک صنعت سازنده ای قوی و پیشرو بهترین تولید کنندگان سینی کابل استاندارد در ایران است و از سال 1399 راه حل های مدیریت کابل و توزیع برق را نوآوری کرده است. هدف ما ارائه راه حل های مقرون به صرفه به مشتریان است که به کاهش هزینه کل ساخت و ساز کمک می کند. سیستم های مدیریت کابل سبدی ، مش و مشبک برای انتقال نیازی به ساخت میدانی ندارد و مناسب با سیستم‌های نصب داخلی طراحی شده‌اند. با ویژگی منحصر به فرد تودرتوی قابل انباشته ، آنها امکان جابجایی آسان مواد در محل و هزینه های حمل و نقل را کاهش می دهند. ما سینی‌های کابل گالوانیزه و استیل را به خط تولید خود اضافه کرده‌ایم تا یک فروشگاه یک‌جا برای مشتریانمان باشد. تاسیسات پوشش پودری داخلی ما آماده رنگ آمیزی هر رنگی برای تکمیل پروژه شما است.

سینی های کابل به طور کلی به چهار نوع تقسیم می شوند:

 سینی کابل مش سیمی، سینی کابل کف جامد، سینی کابل کانالی و سینی کابل نردبانی. آنها از انواع لوازم جانبی، قطعات جهانی، قطعات تقویت کننده و قطعات نصب تشکیل شده اند. هر نوع سینی کابل مزایای کاربرد و اهداف طراحی منحصر به فرد خود را دارد. هنگام انتخاب، لازم است نوع کابل واقعی، شرایط محیطی و الزامات نصب را در نظر بگیرید. به عنوان مثال، سینی های کابل در داخل ساختمان ها را می توان به طور مستقل نصب کرد یا به ساختمان ها، سازه ها و تکیه گاه های قفسه لوله های مختلف متصل کرد. آنها دارای ساختار ساده، ظاهر زیبایی، پیکربندی انعطاف پذیر و نگهداری آسان هستند. از سوی دیگر، سینی کابل هایی که در فضای باز نصب می شوند، به ویژه در نزدیکی دریا یا در مناطق خورنده، باید از موادی ساخته شوند که در برابر خوردگی، مقاوم در برابر رطوبت، چسبندگی خوب و استحکام ضربه بالا باشند.

گواهینامه ساخت سرتیفیکیت سینی کابل :

کدهای ساختمانی ملی و محلی نیاز به تاییدیه جعبه های خروجی فلزی و غیرفلزی و پوشش دارند،سیستم های داکت سینی کشی با استفاده از مجرا، اتصالات مجرا و پشتیبانی از مجرا و سینی کابل فلزی و غیرفلزی است. ما گواهینامه های زیادی برای این محصولات ارائه می دهیم و قابلیت تعویض این اجزا را برای استفاده با هم ارزیابی می کنیم. ما چالش‌های شما را درک می‌کنیم که با فناوری‌های نوظهور و خواسته‌ها برای نصب سریع‌تر هماهنگی دارند. با ادامه نوآوری در صنعت ساخت و ساز الکتریکی، ما آماده پاسخگویی به نیازهای شما هستیم.

کاتالوگ سینی کابل برق :

مجموعه ای جامع از اطلاعات در مورد انواع مختلف سینی کابل و محصولات، اجزا و لوازم جانبی مرتبط با آنها است. کاتالوگ معمولا شامل:

1. توضیحات محصول: اطلاعات دقیق در مورد هر نوع عرض سینی کابل، از جمله جنس، اندازه، شکل و ویژگی های آن.

2. مشخصات محصول: مشخصات فنی، مانند ظرفیت وزن، ابعاد اندازه، و خواص مواد.

3. تصاویر محصول: نمایش های بصری هر محصول، از جمله تصاویر یا نمودارها.

4. شماره کاتالوگ: شناسه های منحصر به فرد برای هر محصول که برای سفارش و مدیریت موجودی استفاده می شود.

5. لوازم جانبی: اطلاعات مربوط به لوازم جانبی مختلف موجود برای هر محصول، مانند براکت، گیره و برچسب.

6. کاربردها: اطلاعات در مورد کاربردها و کاربردهای معمول هر محصول.

7. نقشه های فنی: نقشه ها یا نمودارهای دقیق که طراحی و ساخت هر محصول را نشان می دهد.

8. قیمت گذاری: اطلاعات مربوط به هزینه هر محصول یا خط تولید.

کاتالوگ سینی کابل را می توان در قالب های مختلفی ارائه کرد، از جمله:

1. کاتالوگ های چاپی: کتاب های فیزیکی یا بروشورهایی که حاوی اطلاعات هستند.

2. کاتالوگ های آنلاین: نسخه های دیجیتالی کاتالوگ که به صورت آنلاین قابل دسترسی هستند.

3. برگه های داده: خلاصه های تک صفحه ای یک محصول یا خط محصول خاص.

4. کاتالوگ های الکترونیکی: نسخه های آنلاین تعاملی که به کاربران امکان می دهد محصولات را مرور و جستجو کنند.

هدف اصلی کاتالوگ سینی کابل، ارائه منبعی جامع برای مشتریان است تا بتوانند محصولات مناسب را برای نیازهایشان کاوش کنند و انتخاب کنند. به مشتریان کمک می کند:

1. محصولات خاص را پیدا کنید

2. مقایسه محصولات

3. با ویژگی ها و مزایای محصول آشنا شوید

4. تعیین سازگاری با سایر محصولات

5. تعیین قیمت و در دسترس بودن

تولید کنندگان و توزیع کنندگان سینی کابل از کاتالوگ ها برای نمایش محصولات خود و ارائه اطلاعات ارزشمند به مشتریان، تیم های فروش و سایر ذینفعان استفاده می کنند.

سینی کابل تیک صنعت :

این شرکت از بهترین برندهای تولید کنندگان با کیفیت انواع سینی کابل های برق در کشور عزیزمان ایران است. در واحد سفارش خرید مشتریان واقعی،روزانه بهترین استعلام قیمت فروش را ارائه می دهیم. همچنین در قسمت تولید کارخانه تولیدی تهران اتوبان آزادگان،شهرک آهن مکان و شورآباد مناسب هر نوع کابل کشی مخصوص ابعاد استانداردی از سینی ها را طراحی و آماده میکنیم.

قیمت سینی کابل گالوانیزه با کاور درپوش دار

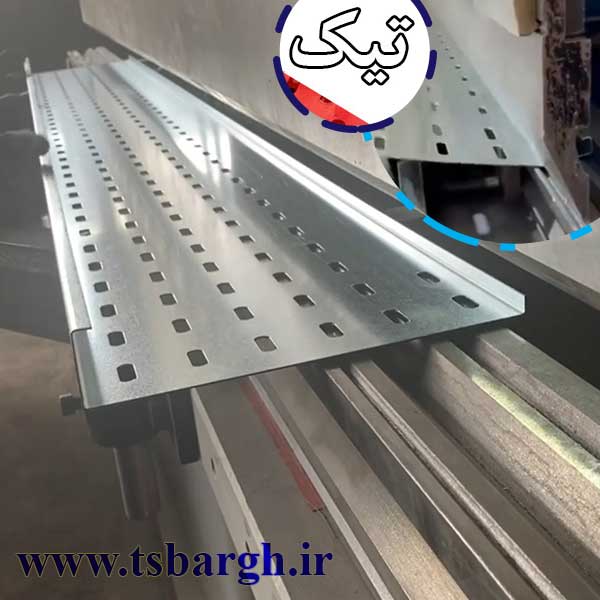

سینی کابل گالوانیزه :

نوعی سیستم مدیریت کابل است که برای سازماندهی و محافظت از کابل‌های برق، سیم‌ها و انواع دیگر زیرساخت‌های کابل‌کشی استفاده می‌شود. این شامل یک سینی یا کانال ساخته شده از فولاد گالوانیزه است که با یک لایه روی پوشانده شده است تا مقاومت در برابر خوردگی و محافظت در برابر زنگ زدگی ایجاد کند.

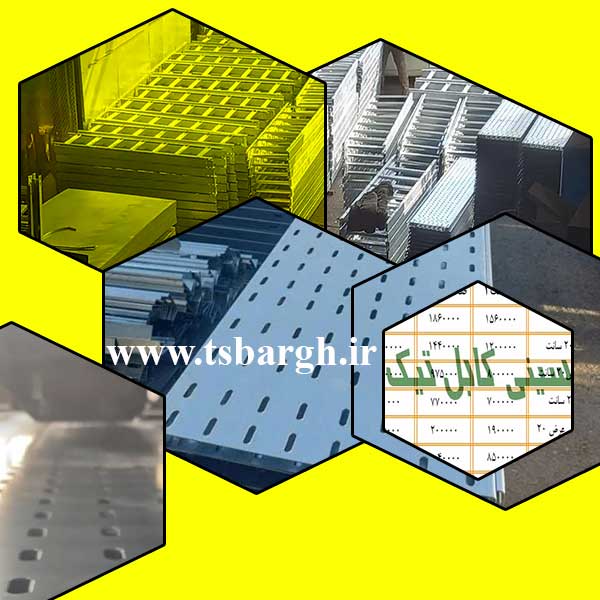

لیست قیمت سینی کابل ساخته شده با فلز :

• قیمت سینی کابل عرض 10 سانتی ضخامت 1 میلی متری 83000 تومان ضخامت 2 میلی متری 200000تومان درب سینی کابل 10 سانت ضخامت 2 متری 143000تومان
• قیمت سینی کابل عرض 20 سانتی ضخامت 1 میلی متری127000تومان ضخامت 2 میلی متری 270000 تومان درب سینی کابل 10 سانت ضخامت 230000 متری x تومان
• قیمت سینی کابل عرض 30 سانتی ضخامت 1 میلی متری 179000 تومان ضخامت 2 میلی متری 390000 تومان درب سینی کابل 30 سانت ضخامت 2 متری 333000 تومان
• قیمت سینی کابل عرض 40 سانتی ضخامت 1 میلی متری 210000 تومان ضخامت 2 میلی متری 415000 تومان درب سینی کابل 30 سانت ضخامت 2 متری 353000 تومان

برای بررسی دقیق تر بهای  روز سینی های کابل کلیک کنید.

قیمت رابط :

عرض 10 سانتیمتری  16800 تومان تا 38000 تومان

عرض 20 سانتیمتری 25600 تومان تا 52000 تومان

عرض 30 سانتیمتری34000 تومان تا 76000 تومان

محاسبه هزینه سینی کابل گالوانیزه شامل چندین مرحله است:
1. طول سینی کابل را تعیین کنید : طول ناحیه ای را که باید سینی کابل نصب شود اندازه گیری کنید.
2. تعیین اندازه سینی کابل: اندازه مناسب سینی کابل را بر اساس تعداد و اندازه کابل هایی که نصب می شود انتخاب کنید. اندازه های رایج 24 اینچ، 36 اینچ و عرض 48 اینچ است.
3. محاسبه هزینه مواد : هزینه سینی کابل گالوانیزه بسته به ضخامت مواد، گیج و پرداخت متفاوت است. قیمت های معمولی بسته به کیفیت و موقعیت مکانی از 10 تا 50 دلار در هر پا متغیر است.
4. محاسبه هزینه نیروی کار: هزینه های نیروی کار بسته به مکان، نرخ پیمانکار و پیچیدگی نصب می تواند متفاوت باشد. نرخ کار معمولی برای نصب سینی کابل گالوانیزه 50 تا 200 دلار در ساعت است.
5. اضافه کردن لوازم جانبی و اتصالات : محاسبه هزینه لوازم جانبی مانند:
     اتصالات و کوپلرها
     گیره ها و گره های سینی کابل
     پایان کلاه و بازده
    پشتیبانی و براکت
    اتصال دهنده ها (پیچ، گیره و غیره)
6. محاسبه هزینه کل : طول سینی کابل را در هزینه مواد در هر فوت ضرب کنید، هزینه نیروی کار را اضافه کنید و لوازم جانبی و اتصالات را اضافه کنید.
در اینجا یک نمونه محاسبه آورده شده است:
مثال :
 طول سینی کابل: 50 فوت
 اندازه: 36 اینچ عرض
هزینه مواد: 20 دلار در هر فوت (فولاد گالوانیزه)
هزینه کار: 100 دلار در ساعت (2 ساعت برای نصب)
تجهیزات جانبی نصب :
    کانکتورها و کوپلرها: 10 دلار
     گیره و بند سینی کابل: 5 دلار
     پایان سقف و بازده: 5 دلار
     پشتیبانی و براکت: 10 دلار
     بست: 5 دلار
محاسبه هزینه کل :
1. هزینه مواد: 50 فوت x 20 دلار / فوت = 1000 دلار
2. هزینه کار: 2 ساعت x 100 دلار در ساعت = 200 دلار
3. لوازم جانبی: 30 دلار (مجموع هزینه های لوازم جانبی فردی)
4. هزینه کل: 1000 دلار + 200 دلار + 30 دلار = 1230 دلار
بنابراین، کل هزینه تخمینی برای یک سینی کابل گالوانیزه 50 فوتی با لوازم جانبی تقریباً 1230 دلار خواهد بود.
توجه داشته باشید که این یک مثال ساده است و هزینه های واقعی ممکن است بسته به شهر شما، نرخ های پیمانکار و الزامات خاص متفاوت باشد. برای برآورد دقیق تر، همیشه بهتر است با یک پیمانکار یا تامین کننده حرفه ای مشورت کنید.
